04分析平台

由原始事件到可溯源報告。

我們的分析軟件讀取任何探測器的緲子數據,重建三維密度、寫明不確定度,再對照你的現場資料,排出覆核的先後次序。

本頁內容
原始事件
三維重建
不確定度
可溯源報告

本頁每個數字都來自真值已知的模擬,並已如實標明。

01分析鏈路

你的數據,我們這樣處理。

我們自己勘測所得的數據,和你用自設探測器量到的數據,走的是同一條四步鏈路。我們由原始事件做起,所以每一步都可以核查。

輸入 / 01

原始事件直接讀入

任何探測器的事件列表,按公開文件的格式提供即可;CosmicWatch 的運行資料夾由 SD 卡複製出來便可直接讀取。

公開格式CosmicWatch
重建 / 02

三維密度重建

以無遮擋處的量測為參考得出透射率,再做帶正則化的三維重建。同一套算法有 Python 和瀏覽器兩個實作,結果已核對一致。

無遮擋參考正則化三維重建
邊界 / 03

不確定度與覆蓋範圍

每個結果都附上不確定度和覆蓋範圍,並寫明單一視角解決不了的問題:深度。

覆蓋範圍深度局限
報告 / 04

可溯源報告

量了甚麼、看到甚麼、看不到甚麼、應先覆核哪裡,都用淺白的文字寫給要據此行動的工程師。

淺白易讀註明出處

02覆核排序

先鑽哪裡,為甚麼。

單看一張密度圖,定不了應該在哪裡動手。對照你的現場資料,它才會變成一份排好先後的覆核清單。鑽孔和探地雷達照樣留在你的方案裡,清單只是告訴你先用在哪裡。

01

納入你的現場資料

鑽孔、InSAR、地質及巡查記錄會連同緲子結果一併研判。你手上沒有的資料一律當作「未知」,不會當成「沒有異常」。

02

排出先後,附首項覆核

候選位置按置信程度排序,每處都寫明應先做哪項覆核:打鑽孔、做一條探地雷達測線,或加設第二個測點確定深度。

03

物理評分,模型只作解釋

分數由物理及各證據來源的貝葉斯融合決定。語言模型只負責解釋已註明出處的證據,每一句結論都標明來源。

03檢驗方法

我們怎樣檢驗這套方法。

每一項檢驗,都對照事先已知的答案去做。

01

部件檢驗

逐一檢查通道、計時、對準與穩定性,並標定方向接受度。

儀器記錄
02

真值已知的模擬

隨機生成場地,跑完整條鏈路,每一步都對照真值評分。下面這次運行就是其中之一。

逐步評分的記錄
03

真值保密的盲測

分析開始之前先把真值封存;分析人員交出結果之後,才開封評分。

先封存,後評分
04

現場交叉核對

到了現場,排在前面的位置會逐一直接覆核;每處證實與否,都對照其排名記錄在案。

覆核結果存檔

04隨機驗證

一次隨機驗證的全過程。

隨機生成一個場地並進行模擬,再用處理實測數據的同一套程式完成量測、重建和排序。它產出的所有結果都在這裡,包括出錯的地方。

這是真值已知的模擬,不是現場案例。

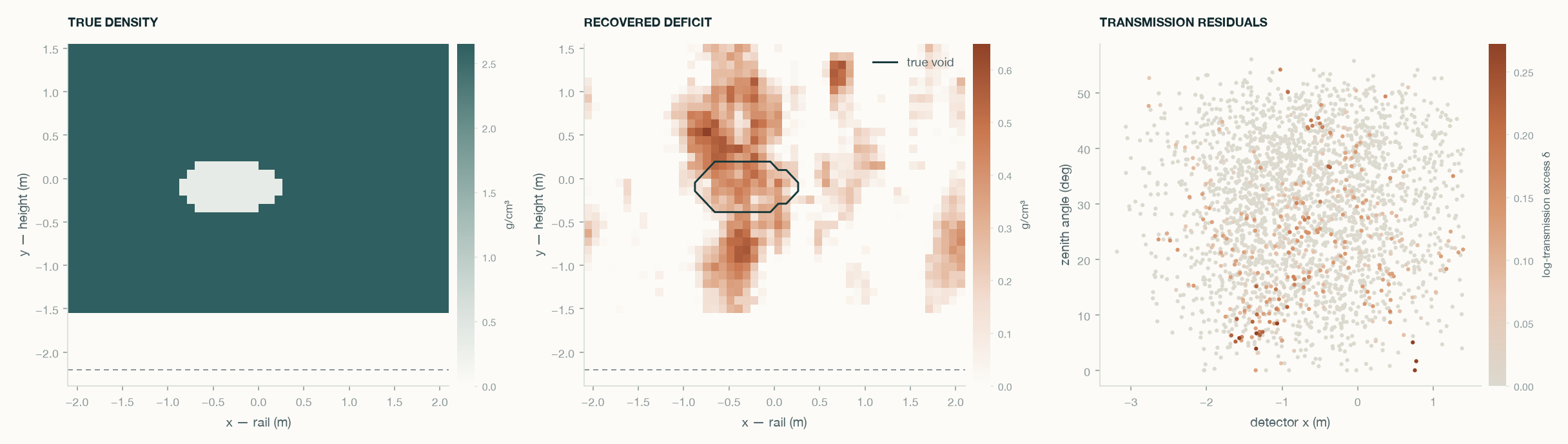

三聯圖:真實地下密度場、SART 重建結果(真實空洞以青色輪廓標出)、以及緲子透射殘差隨天頂角的分佈。
左:真實密度場。中:重建結果,青色輪廓為真實空洞。右:輸入反演的逐徑跡透射殘差。

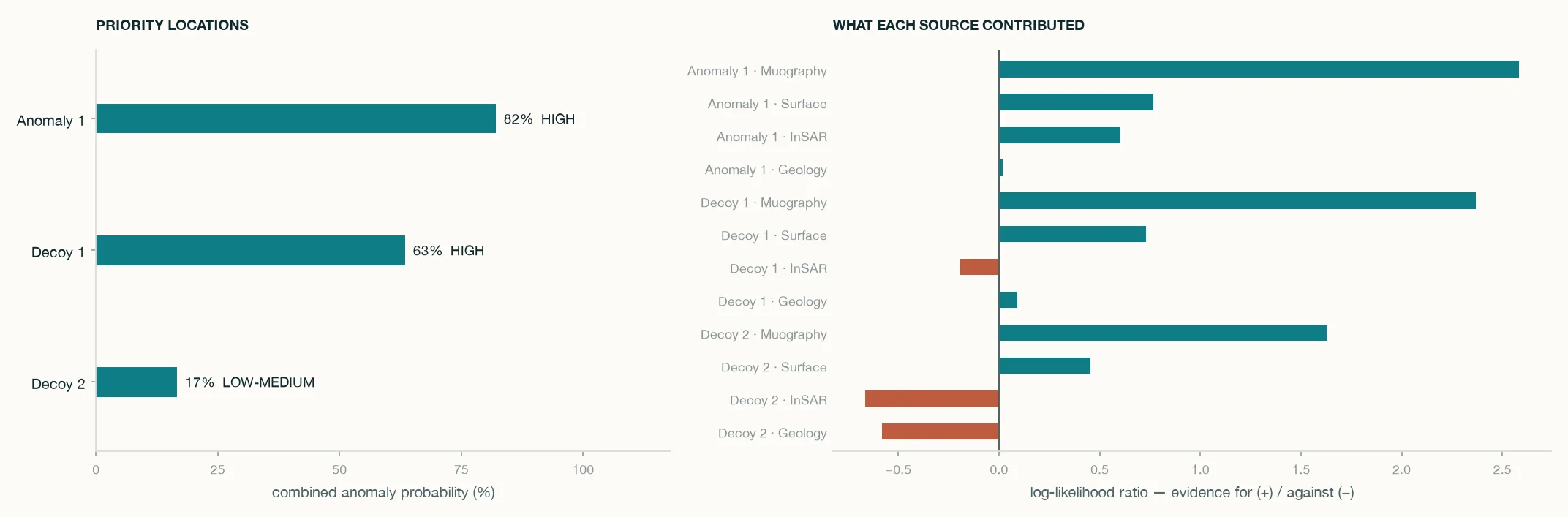

兩幅條形圖:各位置的綜合異常概率,以及緲子成像、地表巡查、InSAR、地質各自貢獻的對數似然比。
左:各評估位置的綜合概率。右:各證據來源的貢獻,以對數似然比表示。
探測顯著度3.6 σ

本次運行對「均勻岩體」假設的擬合優度檢驗;沒有空洞的純岩體約為 0 σ。

恢復的空洞密度1.91 g/cm³

對比岩體的 2.65 g/cm³:低密度異常解析得到,完整深度則未能解析。

平面定位約 0.2 m 以內

恢復出的低密度異常落在真實空洞的 x、z 位置上。

12 次隨機運行中位 0.5 m

20 個真實空洞的平面偏差中位數,最差 1.4 m。探測顯著度介乎 4.2 至 16.1 σ;12 次無空洞掃描都低於 1.2 σ。

同一次運行裡出錯的地方

  • 垂直拖尾確實存在中圖上下拉出條紋,因為探測器只沿一條軌道採樣。深度是最弱的一個軸,恢復出的異常亦比真實空洞淺。
  • 偽影被評為高分單靠緲子成像,一處拖尾偽影的異常概率高達 96%。加入其他證據來源後降到 63%,真實空洞則為 82%——排序正確,但偽影依然落在高分檔。
  • 這正是報告存在的理由分數是去覆核的理由,不是結論。每個優先位置都附有建議的覆核方法,因為這種失誤正是這套幾何容許發生的。

05網上試用

自己試一試,或與我們一起檢驗。

兩個工具都在瀏覽器裡打開,英文介面,毋須安裝。

01

實時模擬演示(英文)

在三個模擬場景裡跑完整條鏈路:廢棄隧道、礦山巷道和課室實驗枱,每個場景都由自己的數據重建,不是照著答案畫出來的。

02

分析平台(唯讀,英文)

為內置的勘測數據做篩查、打開你自己的事件檔案,並跟著一次運行由掃描走到可溯源報告。上載與報告生成只在私有平台上進行。

03

科研合作

適合有明確假設要檢驗的團隊。採集數據之前,先約定研究終點、參考數據,以及結果如何評定。

告訴我們場地情況,我們判斷能否量測。

有這四樣資料,我們就能給你初步答覆:

  1. 要找甚麼、在哪裡
  2. 探測器可以放在哪裡、怎樣進場
  3. 結果要用於哪項決定
  4. 手上已有的資料:圖則、鑽孔、巡查紀錄
